產品概述
ZGS13系列組合式變壓器(俗稱美式箱變)，其結構為“品”字型結構，變電器與高、低壓設備相互緊密連為一體，其中，變壓器三面外露空氣中，散熱條件好，且能與高低壓設備殼體分離，便于檢修。
變壓器采用片式油箱、無油枕、全封閉的S11系列油浸式變壓器，高低壓套管，分接開關，油位指示，壓力放閥、放油閥等均裝在高壓艙本體端板上，位置合理、便于觀察、操作。
高壓艙、低壓艙之間采用鋼板隔開，高壓艙、低壓艙變壓器既相對獨立，又保持一個完整的箱變整體，結構緊湊、體積小，重量輕。高低壓側安裝好配電開關設備。
變壓器采用片式油箱、無油枕、全封閉的S11系列油浸式變壓器，高低壓套管，分接開關，油位指示，壓力放閥、放油閥等均裝在高壓艙本體端板上，位置合理、便于觀察、操作。
高壓艙、低壓艙之間采用鋼板隔開，高壓艙、低壓艙變壓器既相對獨立，又保持一個完整的箱變整體，結構緊湊、體積小，重量輕。高低壓側安裝好配電開關設備。

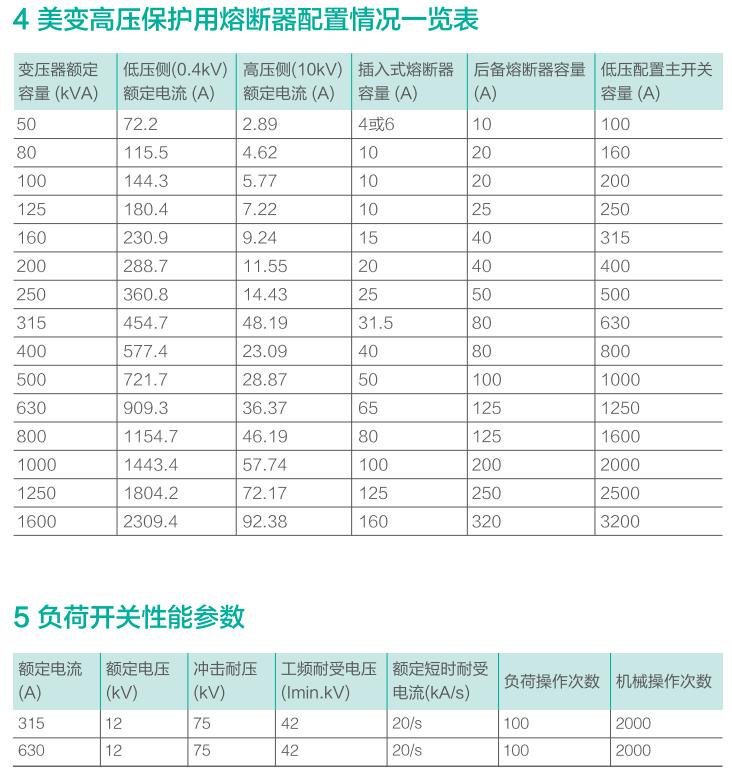

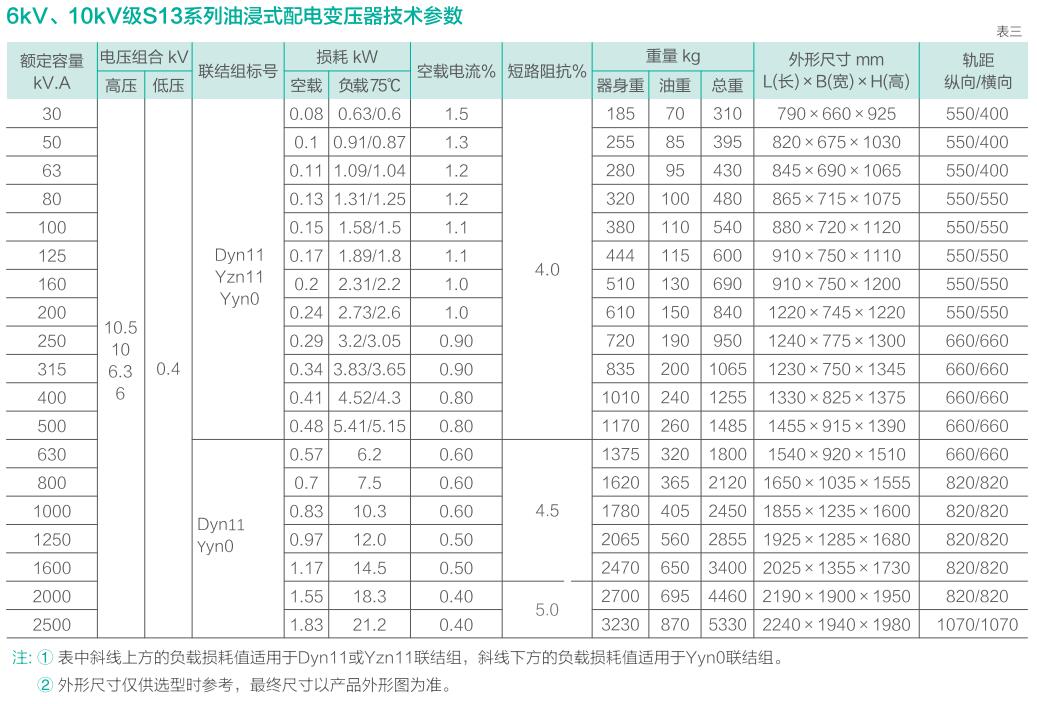

技術參數
資料下載
點擊下載
附件：ZGS13系列組合式變壓器.pdf
大?。?
913KB
下載：
次
